FACHADAS ESTRUCTURALES

El doble acristalamiento CLIMAGLAS Estructural

El sistema de vidrio estructural es una técnica de sujeción del doble acristalamiento CLIMAGLAS mediante siliconas especiales. Se prescinde de los marcos metálicos, lo cual permite crear amplias fachadas de vidrio continuas, lisas y luminosas, animadas por los paisajes que se reflejan en ellas.

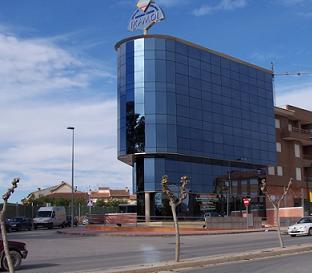

Edificio Ikamol (Molina de Segura - Murcia)

En los muros cortinas tradicionales, el acristalamiento se coloca dentro de un marco que recibe todos los esfuerzos ejercidos sobre el vidrio y acaba por transmitirlos a la estructura del edificio. Es la cara exterior del marco la que recibe los esfuerzos de succión inducidos por el viento e impide que el acristalamiento caiga al vacío.

En el sistema estructural, es la junta de silicona la que garantiza esta función.

Tipos de Acristalamiento ESTRUCTURAL

El término Acristalamiento estructural, se utiliza para definir tanto aquellos acristalamientos cuyos cuatro lados van sujetos por silicona, como aquellos en los cuales dos lados van sujetos por silicona y dos mediante marco metálico.

El sistema estructural de cuatro lados se emplea sobre todo en fachadas realizadas enteramente en vidrio, mientras que el sistema a dos lados se usa en la realización de bandas verticales y horizontales de vidrio, que pueden ir paralelas a bandas de hormigón, piedras u otros materiales.

Diputación de Granada

SILICONAS ESTRUCTURALES utilizadas

El doble acristalamiento se pega mediante silicona estructural DOW-CORNING o SIKA a un bastidor metálico especialmente diseñado para este uso. Este conjunto de vidrio y bastidor metálico se fija mecánicamente a una estructura portante.

Los esfuerzos a que se ve sometido el acristalamiento se transmiten mediante la silicona al bastidor metálico, por lo cual es recomendable sustentar el peso del vidrio mediante calzos de apoyo soldados al bastidor metálico.

El sellado perimetral de la cámara de aire del doble acristalamiento CLIMAGLAS utilizado en el sistema estructural, está realizado mediante una silicona estructural DOW-CORNING o SIKA específica, puesto que como la junta perimetral no queda protegida por la carpintería, y está sometida a la radiación del sol, debe ser resistente a las radiaciones ultravioletas y a la humedad. GLASSCOR es miembro del grupo QUALITY BOND y dispone del certificado acreditativo QUALITY BOND, lo cual significa que ha superado la rigurosa auditoría realizada por Dow Corning, y que cumple todas las espefiicaciones de tratamiento del producto y calidad requeridas.

Sistemas de CARPINTERIA

Existen en el mercado diferentes sistemas de carpintería de muro cortina estructural. GLASSCOR está homologado y autorizado para fabricar y distribuir, entre otros, los siguientes sistemas:

  • SCHÜCO sistemas FW 50+ SG y SG 50 N
  • REYNAERS sistemas CW 86 y STAR 50
  • ALCOA ARQUITECTURA sistemas W50SG
  • Technal-GEODE Vidrio estructural SG
star50
Edificio Premier (Málaga)

VENTAJAS del SISTEMA ESTRUCTURAL:

  • La posibilidad de realizar grandes superficies vítreas lisas
  • Reducción del puente térmico (al carecer de marco metálico que pueda actuar como puente térmico entre el ambiente exterior e interior)
  • Reducción del riesgo de rotura del vidrio por choque térmico (al carecer de marco metálico, los bordes ya no están ocultos y a una temperatura diferente de la parte central ya que toda la superficie vítrea queda expuesta a los efectos de la radiación solar)
  • Mejora de la atenuación acústica, puesto que el marco metálico no es tan buen aislantes acústico como el vidrio.
